Вертикальный обрабатывающий центр с ЧПУ AVEMAX EH-760
Технические характеристики
| Параметр | Значение |
|---|---|
| Стол | |
| Размер стола | 900 × 400 мм |
| Т-образные пазы стола (ширина × количество) | 18 × 3 мм |
| Продольное перемещение (ось X) | 760 мм |
| Поперечное перемещение (ось Y) | 450 мм |
| Вертикальное перемещение (ось Z) | 450 мм |
| Расстояние от торца шпинделя до поверхности стола | 122~572 мм |
| Расстояние от поверхности колонны до центра стола | 510 мм |
| Максимальная грузоподъемность | 500 кг |
| Шпиндель | |
| Конус шпинделя | BT40/CAT40/DIN40 |
| Частота вращения шпинделя (об/мин) | 8000 об/мин |
| Привод шпинделя и двигателя | Ременной |
| Скорости подач | |
| Ускоренная подача по осям X, Y, Z | 12 м/мин |
| Рабочая подача | 1~10 м/мин |
| Двигатели | |
| Двигатель шпинделя | 7,5 л.с. |
| Приводные двигатели осей X, Y, Z | 1,5 кВт (*в зависимости от системы ЧПУ) |
| Привод осей X, Y, Z | Зубчато-ременная передача 1:2 |
| Автоматическая смена инструмента | |
| Вместимость инструментального магазина | BT40, безрукавный тип, 16 инструментов |
| Максимальный диаметр инструмента | При полном заполнении: 100 мм / При пропуске соседнего гнезда: 150 мм |
| Максимальная длина инструмента | 250 мм |
| Максимальная масса инструмента | 7 кг |
| Прочее | |
| Насос СОЖ | 3/4 л.с. |
| Насос смазки | 75 Вт |
| Давление воздуха | 6 кгс/см² |
| Потребляемая мощность | 12 кВА |
| Габариты станка (Д × Ш × В) | 2700 × 2085 × 2470 мм |
| Масса нетто | 3000 кг |
Описание

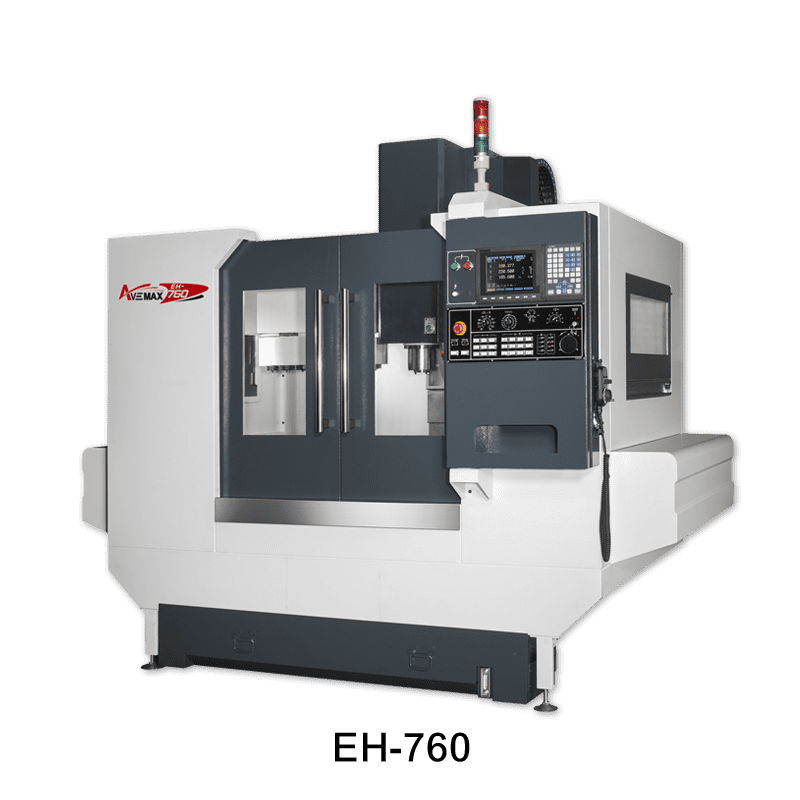

EH-760
• Литые детали из лицензионного чугуна Миханит отожжены и подвергнуты термообработке для снятия внутренних напряжений, что обеспечивает максимальную точность и виброгашение.
• Закаленные и шлифованные шарико-винтовые передачи класса точности C5 с предварительным натягом для минимизации мертвого хода, обеспечивающие высокоточное перемещение и снижение тепловой деформации по всем осям.
• В стандартной комплектации шпиндель с конусом BT40, ременной привод, 8000 об/мин (опционально доступны 10000/12000/15000 об/мин).
• Точность позиционирования: ±0,008 мм/300 мм
• Точность повторного позиционирования: ±0,005 мм/300 мм
• Телескопические стальные защитные кожухи направляющих по трем осям для защиты направляющих и шарико-винтовых передач от стружки и СОЖ.
• Направляющие прямоугольного (коробчатого) типа по осям X/Y/Z закалены и отшлифованы.
• Покрытие высококачественным материалом Туркайт-Б с прецизионным ручным шабрением обеспечивает максимальную износостойкость
Комплектация
- Станок
- инструкция
