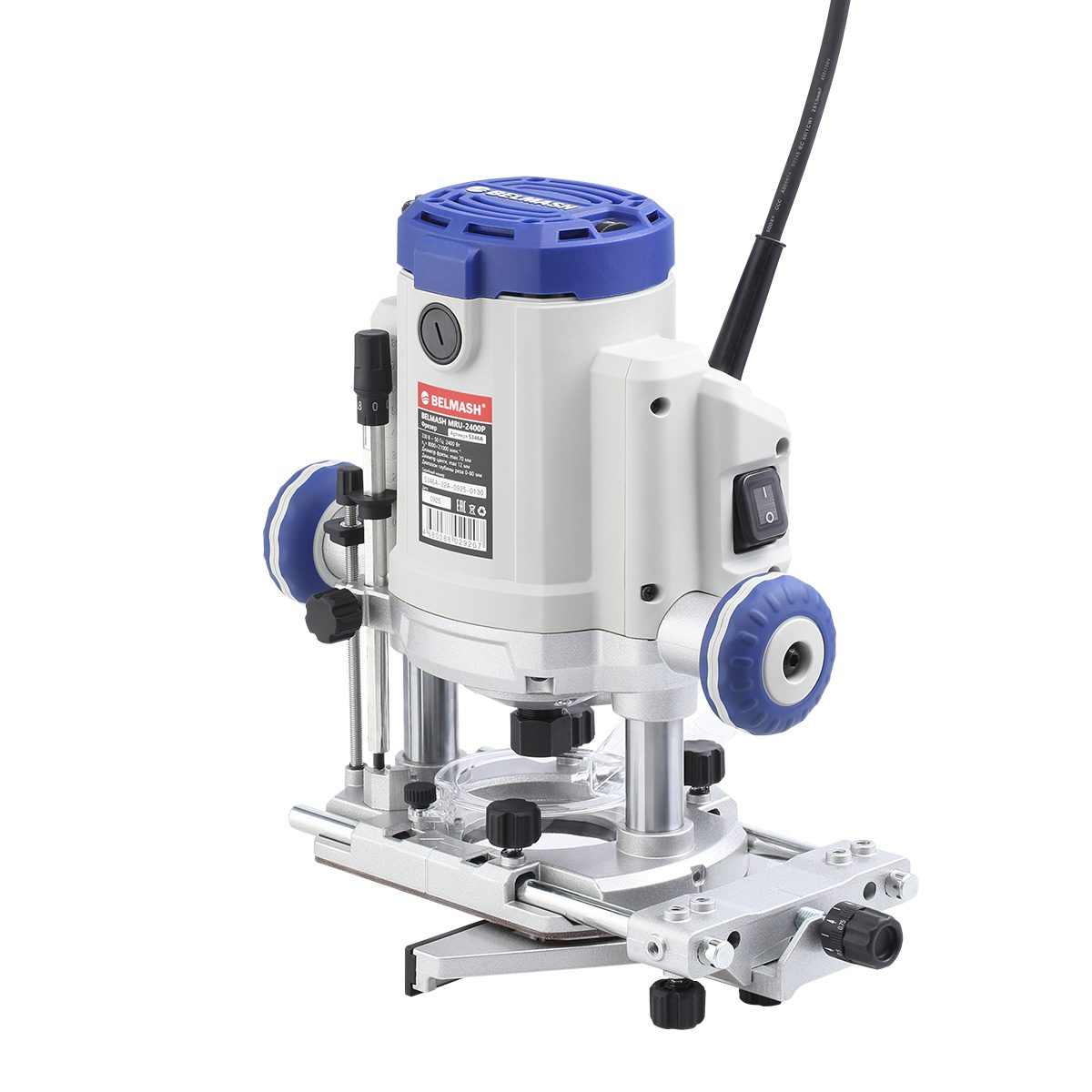

Фрезер BELMASH MRU-2400P

Технические характеристики

Описание

Ручной погружной фрезер BELMASH MRU-2400P предназначен для обработки древесины и древесных композитов: МДФ, ДСП, OSB, фанера, ламинированные плиты. Используется в домашней мастерской и в мелкосерийном производстве.

Подходит для выполнения следующих операций:

• выборка пазов, фальцев, шпунтов и четвертей

• профилирование и обработка кромок

• изготовление соединений «шип-паз»

• фрезерование по шаблону с использованием копировальной втулки

• подгонка посадочных мест под фурнитуру

• создание прямолинейных и криволинейных канавок

Особенности

• Мощный двигатель 2400 Вт с прямым приводом позволяет передавать вращение к фрезе без потери оборотов и работать с серьёзными нагрузками

• Регулировка частоты вращения 8 000–21 000 об/мин даёт возможность подбирать режим обработки под задачу

• Ход фрезы 80 мм обеспечивает обработку толстых заготовок и выполнение глубоких пазов

• Максимальный диаметр фрезы 70 мм расширяет возможности применения фасонных и профильных фрез

• Микрорегулировка глубины фрезерования с шагом 0,04 мм на оборот позволяет точно настраивать глубину при чистовой обработке

• Возможность установить в фрезерный стол BELMASH RT650L, что значительно расширяет функционал фрезера

Конструкция

Электродвигатель и привод

Фрезер оснащён коллекторным электродвигателем, рассчитанным на продолжительный режим работы S1, то есть способен длительно функционировать с постоянной нагрузкой без перегрева, достигая теплового равновесия. Мощность двигателя 2400 Вт – фрезер справляется с большой нагрузкой.
Прямой привод соединяет вал двигателя со шпинделем без промежуточных элементов, благодаря чему обороты фрезы полностью соответствуют оборотам двигателя.

Шпиндельный узел и цанговый механизм

Шпиндель поддерживает частоту вращения в диапазоне 8 000–21 000 об/мин. Цанговый зажим рассчитан на фрезы с хвостовиком до 12 мм, в комплекте предусмотрен переходник на 8 мм. Конструкция обеспечивает надёжную фиксацию оснастки и стабильность при работе с фрезами диаметром до 70 мм.

Механизм погружения и регулировки глубины

Ход фрезы составляет 80 мм, что позволяет выполнять глубокие пазы и объёмные профили. Пятиступенчатый револьверный упор с шагом 3 мм используется для быстрой установки глубины, а микрорегулировка с шагом 0,04 мм на оборот — для точной доводки параметров при чистовой обработке.

Направляющая пластина и упор

Жесткая опорная пластина из стеклотекстолитового листа обеспечивает устойчивость инструмента, точное позиционирование оси шпинделя и минимальные вибрации при работе. Для точной фасонной резки и фрезерования на фиксированном расстоянии от кромки заготовки предусмотрена направляющая пластина.
Раздвижные накладки позволяют увеличивать длину упора. Винтовой механизм микрорегулировки с шагом 0,25 мм обеспечивает точную настройку положения упора.

Установка в фрезерный стол

Фрезер BELMASH MRU-2400P рассчитан на установку в фрезерный стол BELMASH RT650L. В комплект входят крепёжные винты и ручка регулировки вылета шпинделя, позволяющая настраивать высоту фрезы со стороны стола. При стационарной установке расширяются возможности применения: упрощается обработка кромок, повышается повторяемость операций, удобнее выполнять серийные проходы, в том числе осуществлять операцию вертикального фугования.

Система пылеудаления и освещение

Адаптер для отвода стружки позволяет подключать систему пылеудаления. Встроенное освещение обеспечивает чёткую видимость линии реза, повышение точности обработки, снижение риска ошибок при фрезеровании сложных контуров.
