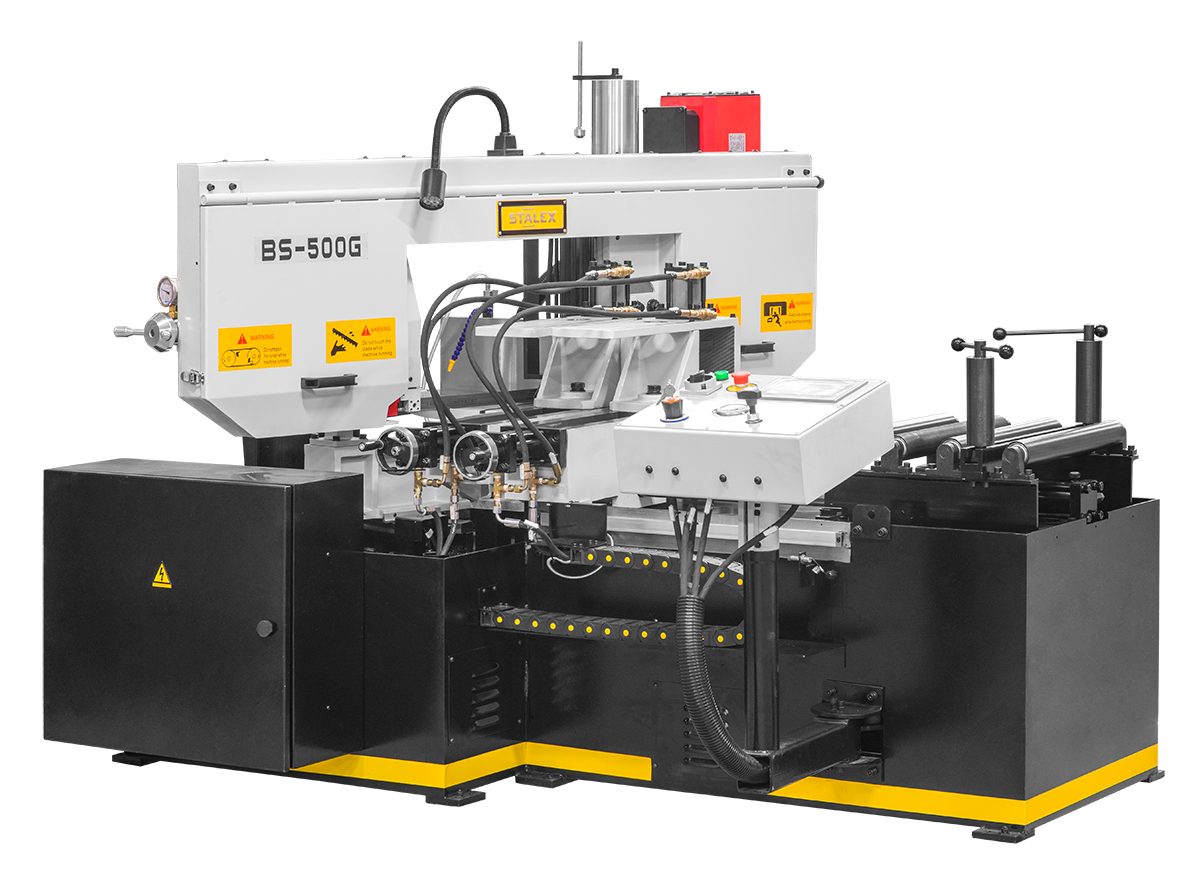

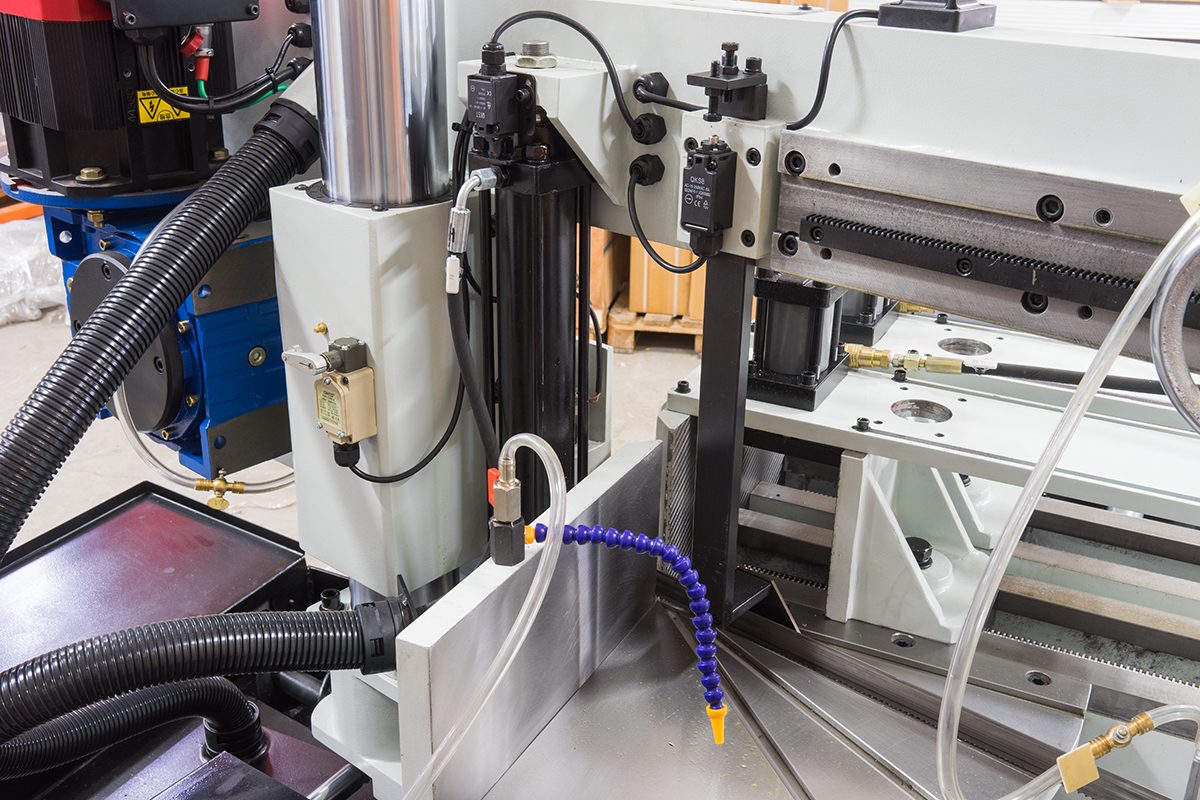

Станок автоматический ленточнопильный Stalex BS-500GА
Технические характеристики
| Мощность главного двигателя | 3.0 кВт (3-х фазный), servo-двигатель |
| Мощность гидравлической станции | 0,75 кВт |
| Мощность системы СОЖ | 45 Вт (0,045 кВт) |
| Вращение пилы | 90°; 15°; 30°; 45° на угол кратный 1° поворот рамы происходит от ЧПУ станка |
| Привод | зубчатый |
| Скорость резания | 0-60 м/мин |
| Рабочая зона: | |
| 90° | 350 мм, 500 х 350 мм |
| 45° | 330 мм, 330х350 мм |
| Скорость подачи заготовки | 0-40 мм/c |
| Макс. единичный ход подающих гидравлических тисков | 500 мм |
| Точность подачи заготовки | 0.1/100 мм |
| Точность реза по длине отрезаемой заготовки | заявленная погрешность ±0,2 мм. на длину 1000 мм |
| Точность реза на отклонение по перпендикулярности | заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения |
| Габариты ленточного полотна | 34х1,1х4180 мм |
| Рабочая высота стола | 820 мм |
| Объём гидравлического бака | 55 л |
| Объём бака СОЖ | 16 л |
| Размер упаковки станка | 2230х2220х1700 мм |
| Общие габариты станка установленного в рабочее положение | 2230x2220x1700 мм |
| Масса станка (нетто/брутто) | 2700/2900 кг |
Описание
Модель Stalex BS-500G является автоматическим ленточнопильным станком, колонного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 350 мм и прямоугольной заготовки 500x350 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
Ленточнопильный станок имеет 2 вертикальные стойки (колонны):
1 колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама.
2 колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу. Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

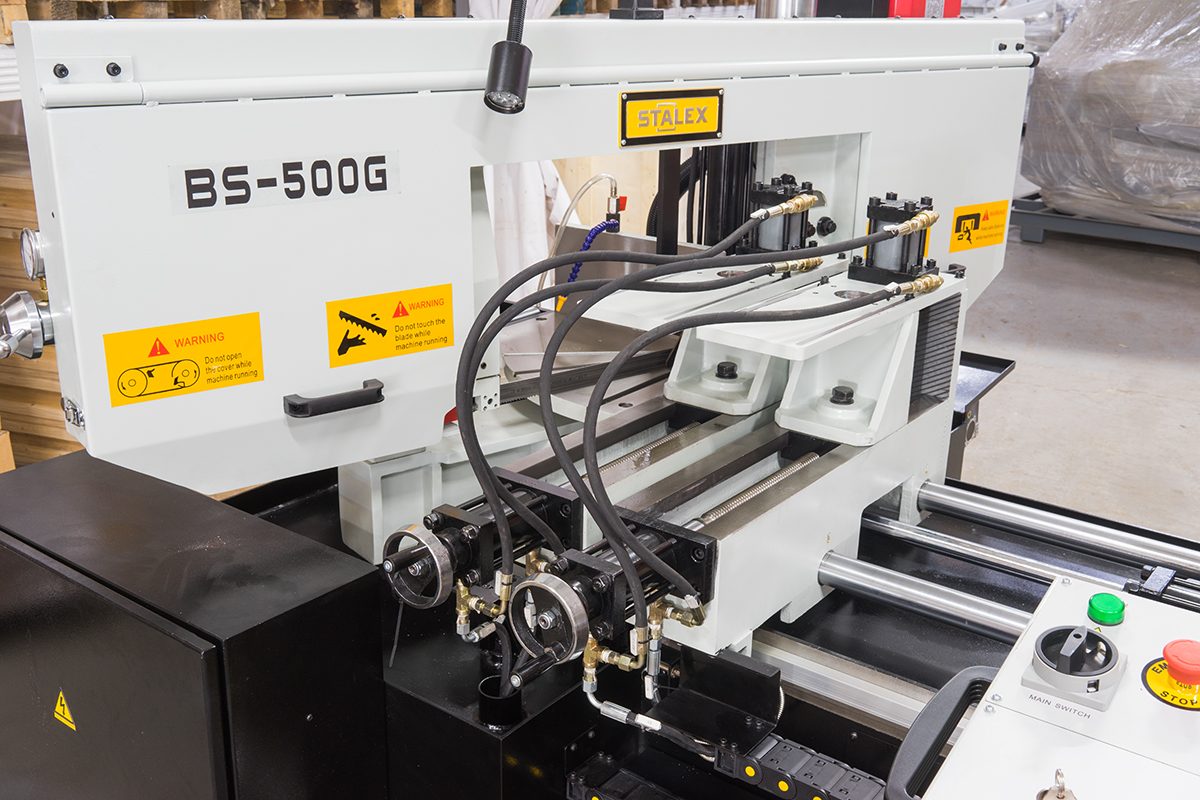

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.
Преимущества
- Угол пиления заготовок 90°; 15°; 30°; 45°;
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма;
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически;

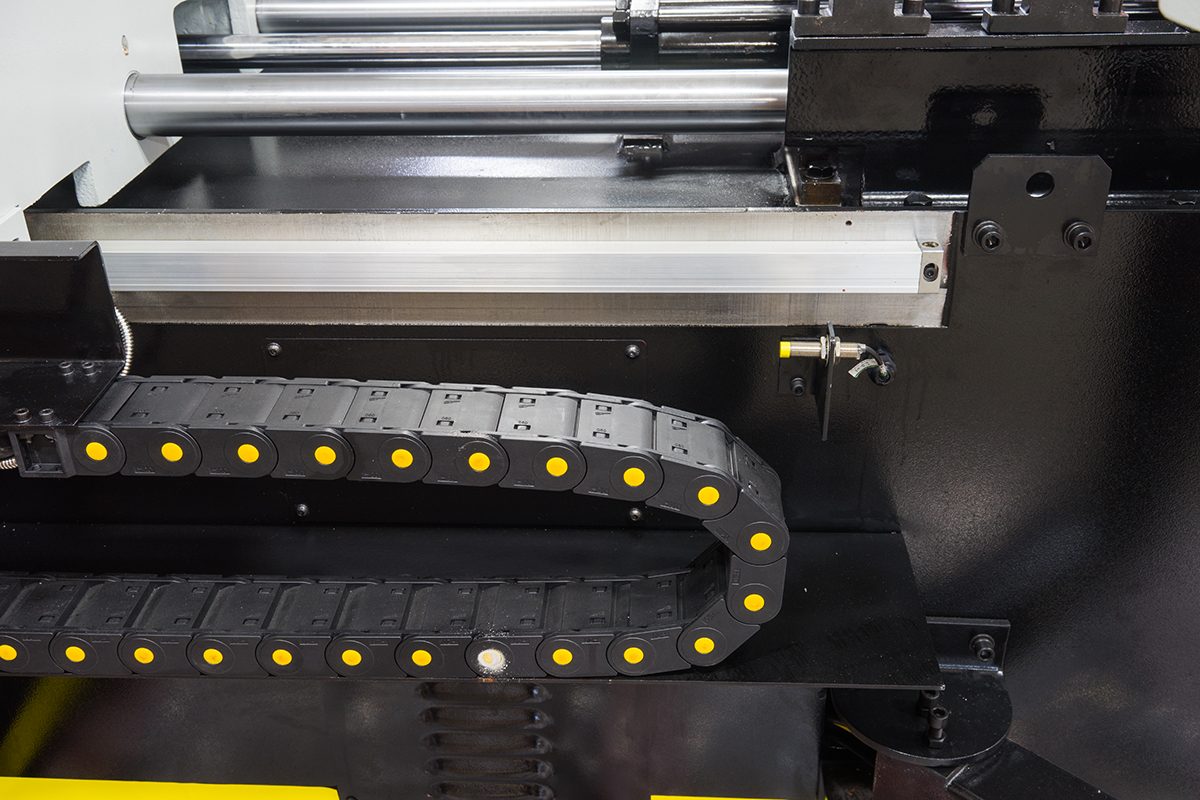

- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи;

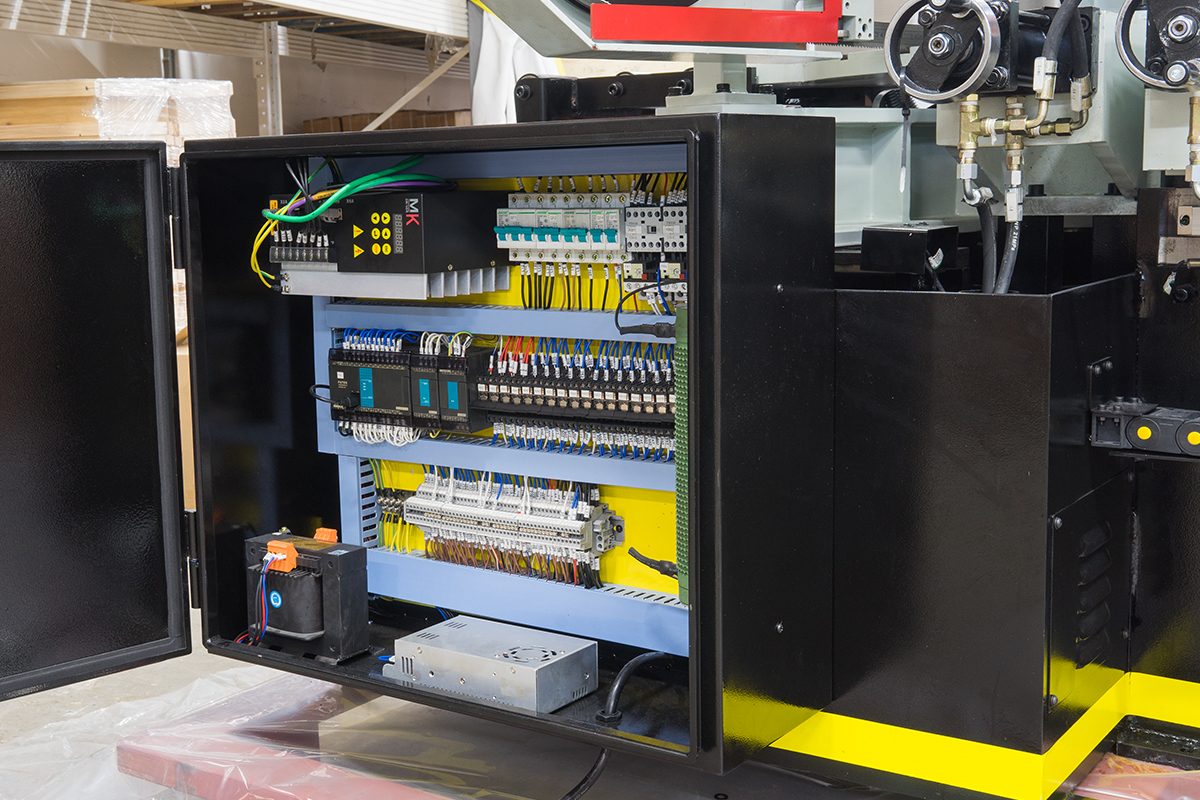

- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве;

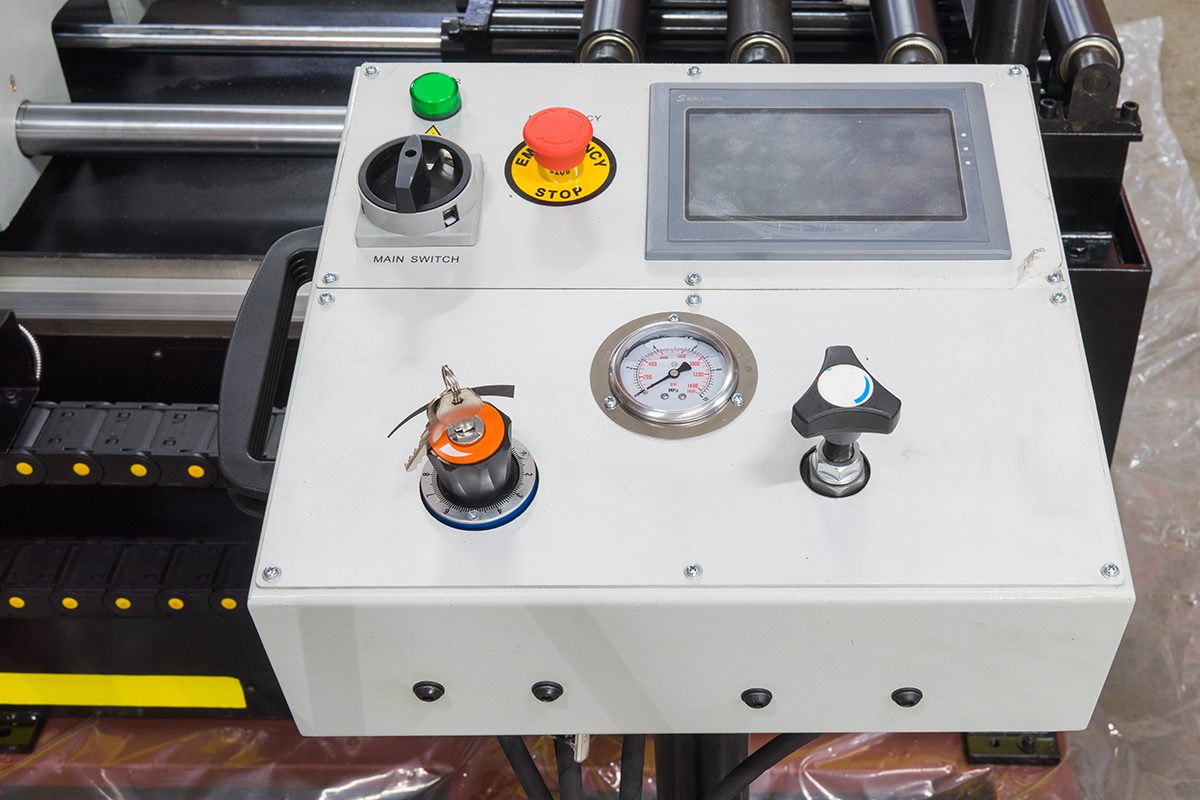

- Сенсорный дисплей управления;
- Станок управляется трёхфазным двигателем;

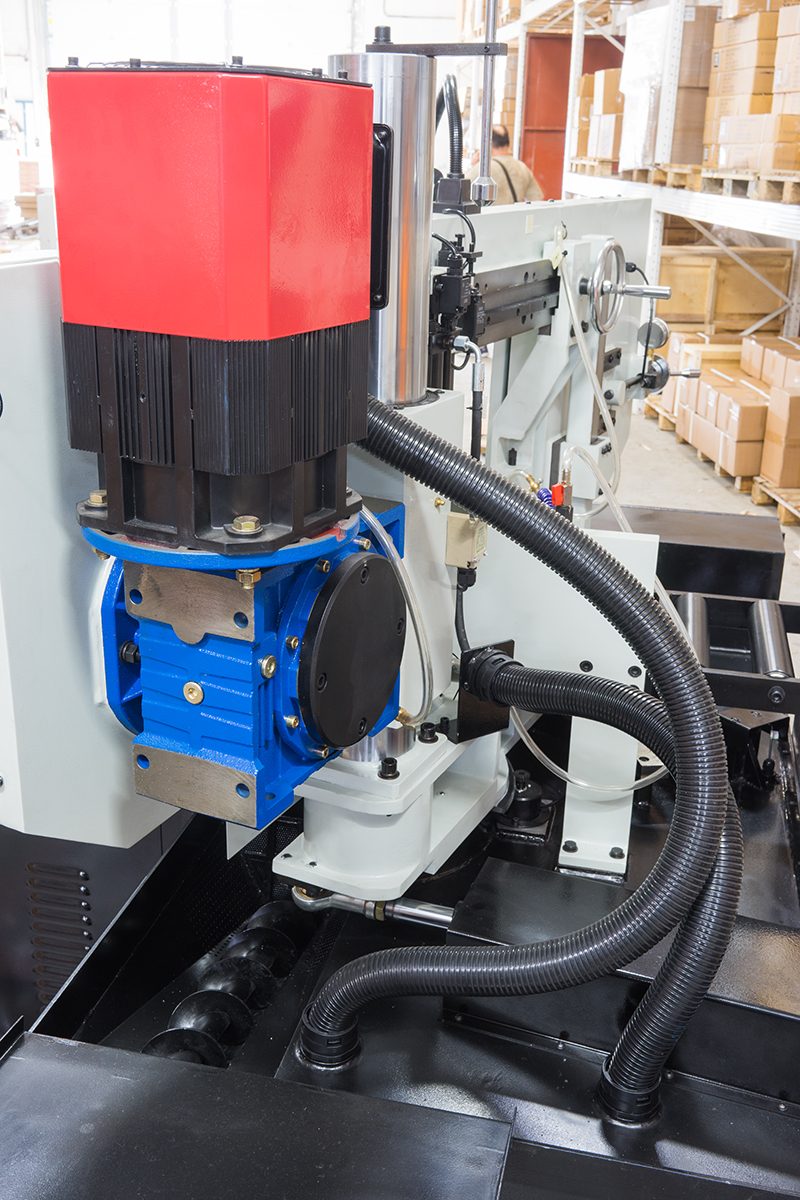

- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-60 м/мин;
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена;
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин;
- Термозащита электродвигателя;
- Система смазки и охлаждения полотна;

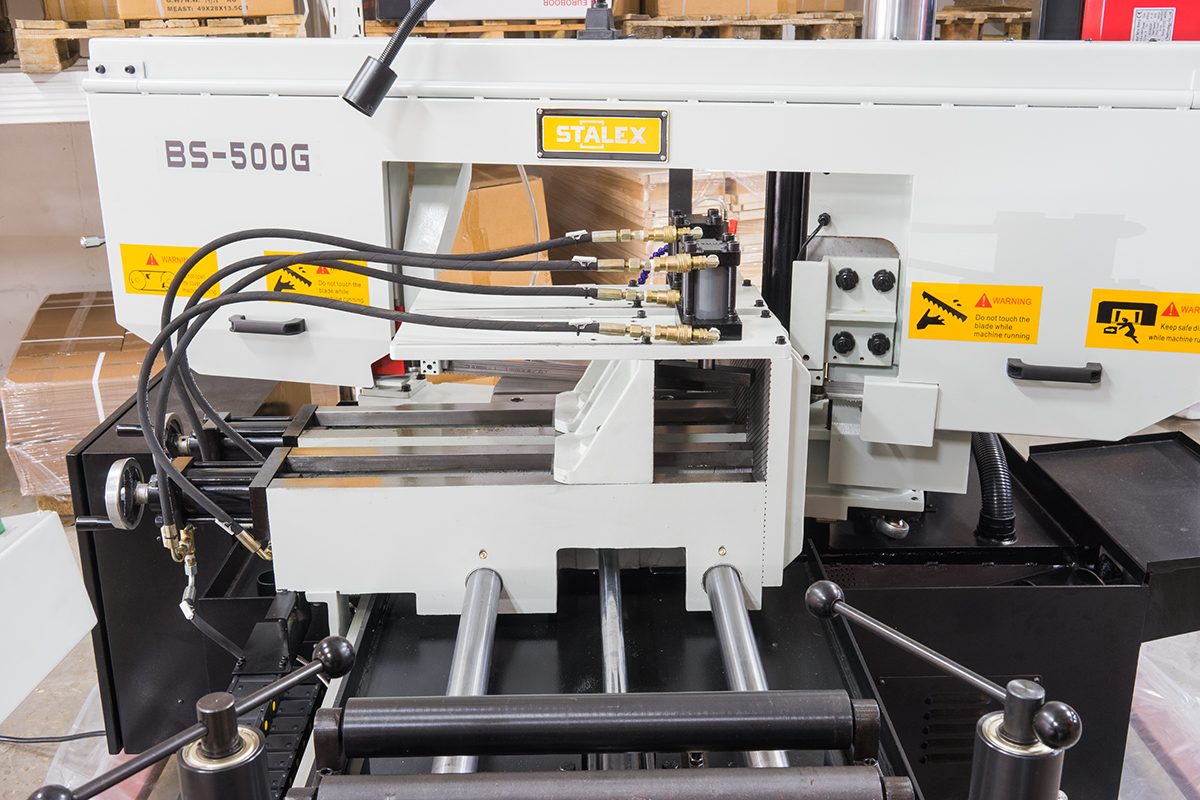

- Тиски гидравлические с возможностью быстрого зажима заготовок;
- Макс. единичный ход подающих гидравлических тисков – 500 мм;

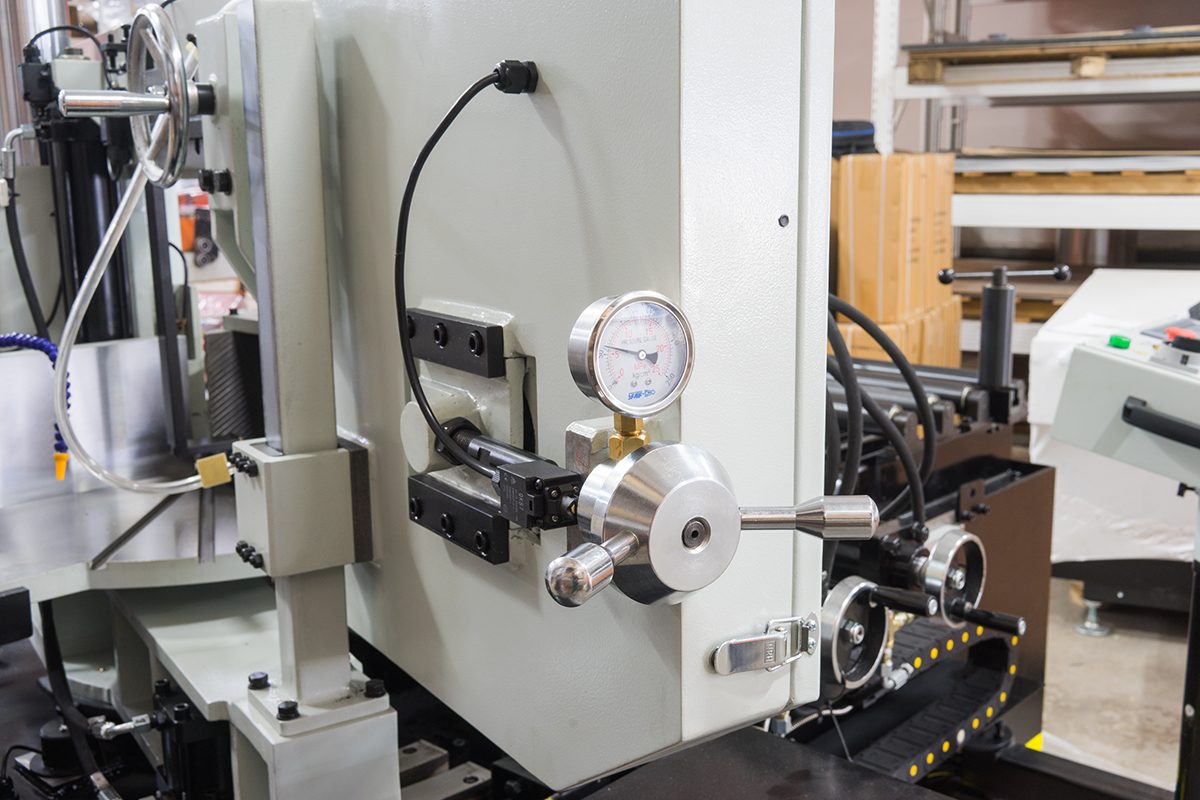

- Механическое натяжение полотна;
- Шнековый конвейер для сбора стружки, приводимая в движение автоматически;
- Подсветка зоны резания;
- Гидравлическая система регулирования усилия резания;
- Автоматическое подъём рамы при завершении резки.
Комплектация
- Станок;
- инструкция.
