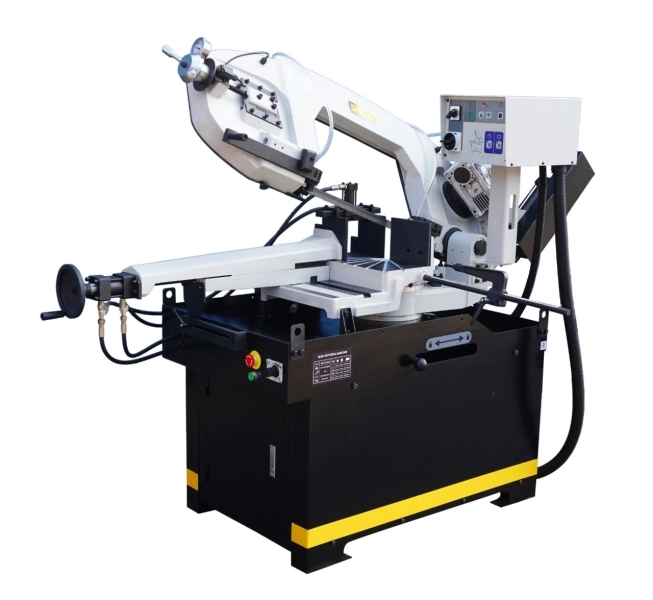

Автоматический ленточнопильный станок Stalex BSМ-270GA
Технические характеристики
| Мощность двигателя | 1.5 кВт. (380 вольт) | |||
| Мощность двигателя гидравлической системы | 1.5 кВт. (3-х фазный, 380 вольт) | |||
| Двигатель СОЖ | 0,45 кВт | |||
| Привод | зубчатый | |||
| Скорость резания | 5-90 м/мин | |||
| Рабочая зона | -45° | 90° | +45° | +60° |
| круг | 210 | 270 | 240 | 160 |
| квадрат | 180 | 260 | 180 | 100 |
| прямоугольник | 180x180 | 220x370 | 160x240 | 160х110 |
| Макс. длина подачи (за один раз) | 500 мм | |||
| Точность подачи | 0,2 мм/500 мм | |||
| Подготовленные пазы в основаниях тисков для пиления под углом | -45°; 0°; +45°; +60° | |||
| Передаточное отношение | 25:1 | |||
| Диаметр шкивов | Ø 380 мм | |||
| Размер полотна | 27х0,9х3160 мм | |||
| Рабочая высота станка | 920 мм | |||
| Зажим заготовки | гидравлический | |||
| Объём бака СОЖ | 17 л заливать 2/3 по уровню СОЖ | |||
| Объём гидравлического бака | 22 л заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка) | |||
| Упаковка | Отгружается двумя местами | |||
| Размер станка в собранном виде (ДхШхВ) | 3434х2077х1692 мм | |||
| Масса нетто/брутто | 542/612 кг(станок) 187/217 кг(тумба/подставка) | |||
Описание
Модель Stalex BSM-270GА являются автоматическими ленточнопильными станками, консольного типа.
Автоматические ленточнопильные станки, предназначены для пиления труб, балок и других заготовок, под различными углами и поворотом рамы станка в обе стороны.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы в обе стороны от – 45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Основные элементы cтанка Stalex BSM-270GА:
- Поворотный стол с возможность поворота пилы в обе стороны от – 45°… 0°…+45°…+60º, регулировка угла поворота вдоль шкалы
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Опускание рамы осуществляется под собственным весом
- Гидравлическая станция для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход), бак 22 литра
- Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 25:1)
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 17 литров
- Точность движения ленты обеспечивается за счет твердосплавных пластин и роликовых подшипников
- Механический рольганг (конвейерные стойки подвода заготовок) – общей длиной 1 метр
Комплектация
- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Гидравлическая система движения рамы пилы
- Гидравлические тиски
- Скорость вращения пилы, плавная регулировка скорости 5-90 м/мин
- Маховик механического натяжения ленты
- Датчик контроля натяжения полотна – тензометр
- Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка)
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Лампа дополнительного освещения
- Лазерная указка линии реза
- Механический рольганг (конвейерные стойки подвода заготовок) – общей длиной 1 метр
- Пила ленточная квалитет М42
