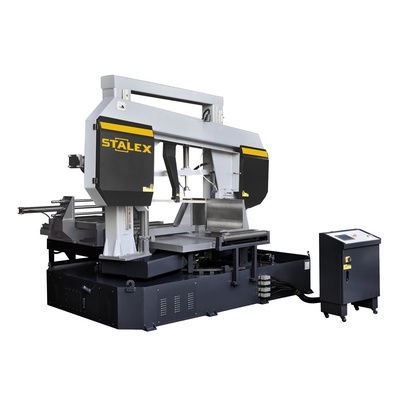

Автоматический ленточнопильный колонный станок Stalex CH-600 SA
0
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Гарантия 5 лет
Характеристики
Напряжение, В
:380
Гарантия, мес
:1
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Технические характеристики
| Мощность главного двигателя | 7,5 кВт (3-х фазный) | |||
| Мощность гидравлической станции | 1,5 кВт | |||
| Мощность системы СОЖ | 0,12 кВт | |||
| Диапазон реза | 90/45 градусов | |||
| Поворот пильной рамы | Привод гидроцилиндра + энкодер | |||
| Управление поворотом рамы | Гидравлический механизм поворота и фиксации | |||
| Главный привод | гидравлическое | |||
| Тиски | Гидравлический привод | |||
| Натяжение полотна | гидравлическое | |||
| Скорость резания (плавно) | 20-90 м/мин(инвертер) | |||
| Одиночный ход подачи | 500 мм | |||
| Рабочая зона | 90°/45 | |||
| Круг | 600 мм | |||
| Прямоугольник | 700 х 600/600х600 мм | |||
| Габариты ленточного полотна | 41х1,3х8950 мм | |||
| Рабочая высота стола | 995 мм | |||
| Общие размеры (ДхШхВ) | 4400х4000х2500 мм | |||
| Объем бака СОЖ | 200 л | |||
| Объем гидростанции | 100 л | |||
Описание
Модели Stalex серии «CH», являются автоматическими ленточнопильным станками, колонногодвухстоечного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок,
балок, двутавров из стали и сплавов, максимальным диаметром круга 600мм / 800мм и прямоугольных
заготовки под углами 90°/45.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра,
по которым вертикально перемещается горизонтальная пильная рама, образуя жёсткий замкнутый
контур с высокой стабильностью реза.
Пильная рама, представляет собой мощную стальную сварную конструкцию.
На автоматических станках операция резки осуществляется в автоматическом режиме. Оператор
задает на PLC контроллере параметры обработки заготовки (длину, кол-во резов и т.д) Нажимает
кнопку «Пуск» и станок начинает выполнять весь цикл резания (подачу заготовки в зону резания -
зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков.)
Оператор только контролирует весь процесс резки. Поворот пильной рамы на нужный угол и
фиксация, происходит при помощи гидравлики.
Основные элементы
- Угол пиления заготовок 90°/45.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется мощным трёхфазным двигателем.
- Точная регулировка полотна позволяет добиться безлюфтового вращения
- Гидравлическое натяжение полотна
- PLC контроллер с сенсорным управлением, позволяет одновременно устанавливать угол поворота,
длину подачи и время резки
- Гидравлическая автоматическая подача, высокая точность подачи и хорошая стабильность
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Плавная регулировка скорости при помощи инвертера
- Автоматическое подъём рамы при завершении резки
- Станок изготовлен по стандартам СЕ
Комплектация
- Станок
- инструкция
